清水復合排氣閥
發布時間: 2019-10-28 20:36:58
【主要技術參數】
當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。
復合式清水排氣閥CARX性能特點: |
CARX復合式清水排氣閥用于供熱、采暖及空氣調節管網系統,尤其適用于逐年并網的系統,并網后對系統平衡重作次調試,即使管路重新實現水利平衡,并具有排污,流量測量和截止功能,介質應從較短的那端法蘭進入。
CARX復合式清水排氣閥技術參數: |
公稱通徑DN(mm) |
25(1")~300(12") |
公稱壓力PN(Mpa) |
1.0~1.6 |
使用溫度(℃) |
-10~85 |
適用介質 |
清水 |
CARX復合式清水排氣閥部件材質: |
零件名稱 |
材質屬性 |
閥體 |
鑄鐵、鑄鋼 |
浮球 |
不銹鋼 |
杠桿 |
黃銅 |
塞頭 |
不銹鋼 |
定位架 |
不銹鋼 |

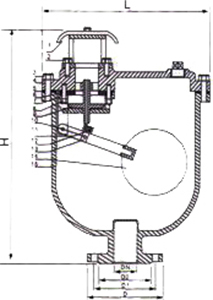

口徑 |
D |
D1 |
D2 |
L |
L1 |
H |
Z-Φd |
25 |
115 |
85 |
65 |
235 |
180 |
355 |
4-14 |
50 |
160 |
125 |
102 |
325 |
205 |
450 |
4-18 |
80 |
195 |
160 |
138 |
365 |
235 |
500 |
4-18 |
100 |
215 |
180 |
158 |
385 |
258 |
535 |
8-18 |
